那么對用于建筑物保溫的保溫材料您了解多少呢？下面整理了市場上常見的八種保溫材料，小編與您一起學習：

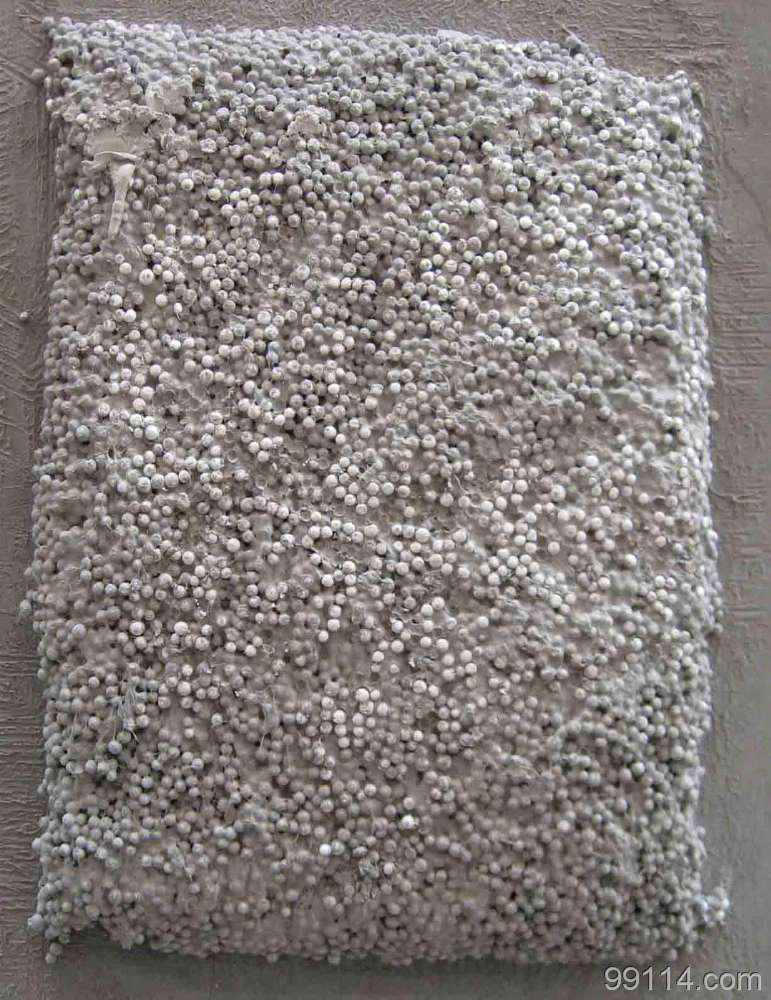

一、膠粉EPS顆粒保溫漿料。
膠粉EPS顆粒保溫漿料由于是由聚苯顆粒與其他材料組成的有機無機復合而成，因此導熱系數高于EPS。由于膠粉EPS顆粒保溫漿料用于外墻外保溫時，對基層墻體平整度要求不高，利于在各種形狀的基層墻體上施工；施工工藝比較簡單，易操作；采用回收廢聚苯顆粒作為輕骨料，有利于保護環境。但是其施工要求高，且保溫效果不理想，隨著我國節能標準的不斷提高，在一些地區需要配合其他保溫材料使用才能達到建筑節能設計要求。

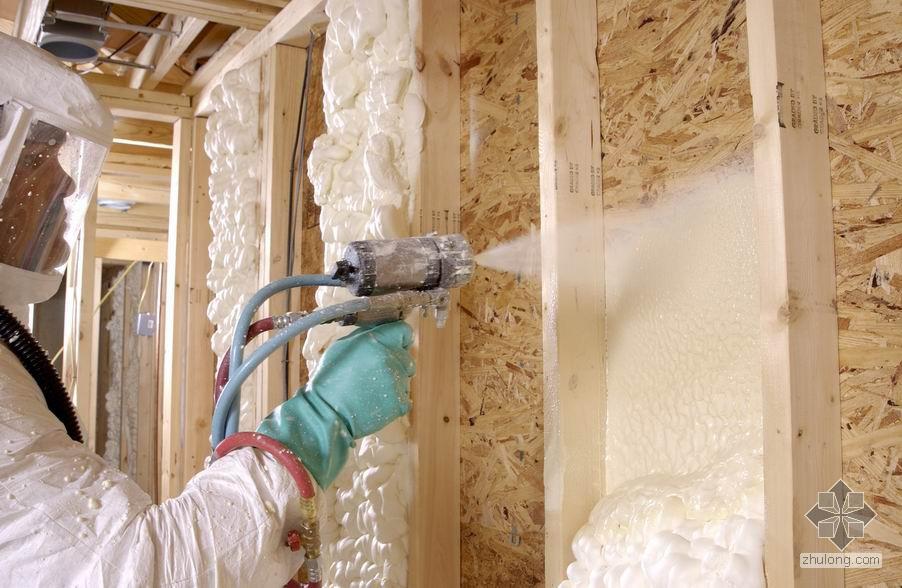

二、聚氨酯硬泡。
聚氨酯硬泡以其良好的保溫隔熱性能，引起人們的矚目。聚氨酯具有質量輕、導熱系數低、耐熱性好、耐老化、容易與其他基材粘接等優勢，在歐美應用比較廣泛。作為墻體保溫材料他主要有三種存在方式：噴涂聚氨酯硬泡、澆注聚氨酯硬泡和聚氨酯硬泡保溫板。但是聚氨酯材料價格較高，而且作為有機保溫材料它的燃燒等級是B級，無法滿足公安部65號文件要求的民用建筑保溫材料為A級的要求。

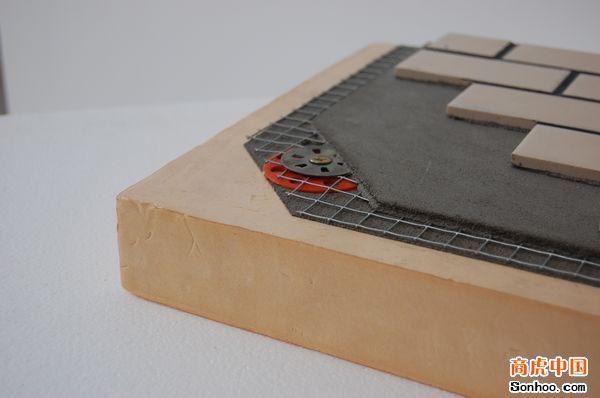

三、酚醛板。
酚醛保溫板是由酚醛泡沫制成，其主要成分為苯酚 和甲醛 ，它是由酚醛樹脂加入發泡劑、固化劑及其它助劑制成的閉孔硬質泡沫塑料。普通酚醛泡沫的燃燒等級為B1（B）級，在高溫明火直接抵觸下，只在其表面產生炭化而無融熔滴落物。但材料易氧氣、變形，與砂漿結合性能差易脫落，吸水率大，脆性大易斷裂，價格昂貴。

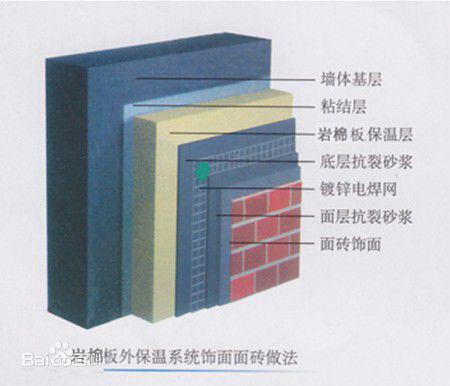

四、巖棉（礦物棉）。
巖棉是一種來自天然礦物、無毒無害的綠色產品。其防火性能好，絕熱性能佳，隔音效果好。在歐美應用比較廣泛。目前巖棉在墻體保溫應用中存在的問題是：強度較低，吸水率較高，易收縮、開裂。特別是材料吸水、受潮后就會嚴重影響其保溫效果，因此對施工的工藝要求較高。
五、膨脹珍珠巖類保溫材料。
在無機保溫材料中，廣義的膨脹珍珠巖類顆粒包括開孔珍珠巖、閉孔珍珠巖以及玻化微珠，由于他們自身具有多孔的結構，因此是一種良好的保溫材料，以玻化微珠為例，其導熱系數最低可達0.038W(m.k),但是實際應用中，它們通常不單獨使用，而是通過無機凝膠材料的粘接作用，制成具有一定形狀的硬質塊狀制品或保溫砂漿，由于無機凝膠材料的高導熱性，使得最終膨脹珍珠巖制品保溫性能急劇下降；此外，制品的高吸水性，也是此類材料必須解決的問題，盡管有時對珍珠巖采用憎水或玻化處理，但在無機凝膠材料混合過程中，不可避免的使泡體破損，使得憎水處理失效和保溫性能進一步降低。

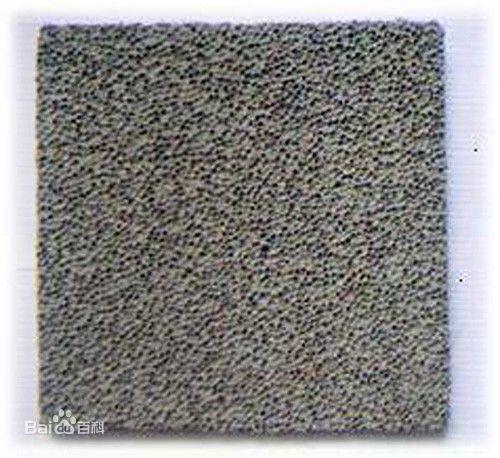

六、發泡水泥。
發泡水泥質量低，物理性能不穩定。眾所周知，攪拌混凝土水灰比是一個重要的技術指標。當用水量超過水泥的水化反應用水量時，用水量越大，混凝土強度就越低。用水量過大時，還會導致混凝土出現疏松、裂縫等缺陷。因此，在拌制混凝土過程中，應盡量控制用水量，必要時用添加減水劑的方法，來保證混凝土的質量。發泡水泥是混凝土的一種，同樣需要控制用水量。可在實際施工中，有些發泡水泥的用水量得不到有效控制，一旦用水量超過一定范圍，水泥就會產生明顯沉淀離析現象。使發泡水泥出現上下密度不勻一，表面強度低，底層有一層水泥漿層等缺陷。另外，過多的水分在水泥凝固過程中會慢慢蒸發，蒸發后留下來的空隙是連通而不閉合的縫隙，對保溫效果極為不利。因此，過多的用水量對發泡水泥來說是極其有害的。可有些施工企業認識不到這一點，為增加其流動性，便于施工，將水灰比配得很大，還美其名曰“自流平”。這就導致了發泡水泥的導熱系數、密度、抗壓強度等重要物理性能指標很難達到應有的要求。
七、膨脹玻化微珠。
膨脹玻化微珠是一種無機玻璃質礦物材料，經過多級碳化硅電加熱管式生產工藝技術加工而成，呈不規則球狀體顆粒，內部多孔空腔結構，表面玻化封閉，光澤平滑，理化性能穩定，具有質輕、絕熱、防火、耐高低溫、抗老化、吸水率小等優異特性，可替代粉煤灰漂珠、玻化微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統輕質骨料在不同制品中的應用。但吸水率大，有一定的收縮率，粘結度不高，且施工繁瑣。
八、YT保溫材料。
YT保溫材料是一種無機活性保溫材料，只需要加水攪拌涂抹上墻即可稱為保溫隔熱系統。系統的防火等級為A1級不燃，無論是涂料飾面或者面磚飾面均不需要使用抗裂砂漿、抹面砂漿、網格布（鋼絲網）等材料及工序，一次性達到保溫、隔熱、防火、抗水、抗裂、抗脫落及墻體抹平、抹白功能。可以做外墻保溫，也可以做內外墻復合保溫。做內墻保溫時可以代替墻體抹灰層。施工工藝簡單，普通泥工經技術指導后便可施工，工期可縮短50%以上，施工費用低。
更多資訊歡迎關注微信公眾號：yintongkeji
